Descrição do produto

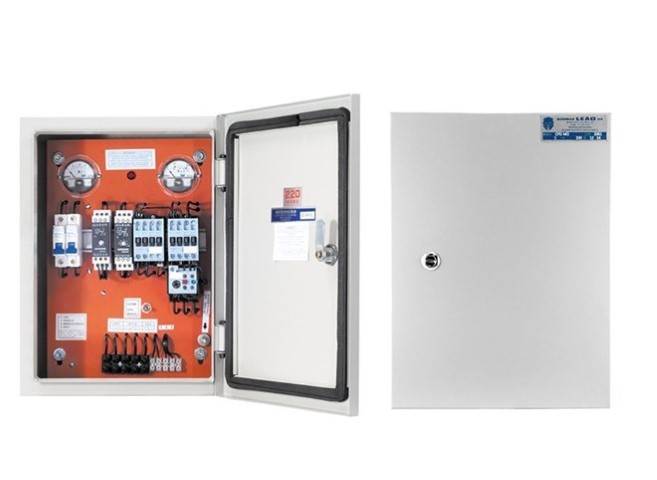

O Painel de Comando CPDMO 3,5CV da Leão foi desenvolvido para partida direta de motores submersíveis monofásicos com tensão de 440V, sendo ideal para as séries 350 e 370. Conta com estrutura robusta em aço e diversos dispositivos de proteção e controle como amperímetro, voltímetro, sinalizador luminoso, relé de sobrecarga e para-raios. Uma solução completa e segura para acionamento de bombas em instalações residenciais, agrícolas e industriais.

Aplicações

• Acionamento de bombas submersas monofásicas até 3,5CV
• Irrigação automatizada
• Sistemas de abastecimento de água em zonas rurais e urbanas
• Controle de nível com boias em reservatórios, poços e cisternas

Benefícios

• Equipado com proteção contra sobrecarga e surtos elétricos
• Painel completo com instrumentos de medição integrados
• Estrutura metálica robusta
• Alto desempenho e segurança em campo
• Facilidade de manutenção e instalação

Especificações técnicas

• Potência compatível: 3,5 CV
• Tensão de alimentação: 440V monofásico
• Tipo de acionamento: Partida direta
• Estrutura: Armário metálico (aço)
• Compatibilidade: Bombas submersíveis Séries 350 e 370

Componentes integrados:

• Disjuntor bipolar: MDW C20
• Capacitor de partida: 135–162 μF
• Capacitor permanente: 12 μF
• Contator principal: CWC01610E
• Contator auxiliar: CWB9
• Relé de sobrecarga: RW17-1D (faixa 11–17A)
• Relé de tempo: RTW17-A
• Chave seletora: Automático / Manual (A-M)
• Bornes para boia de nível
• Amperímetro
• Voltímetro
• Sinaleiro
• Para-raios

*Imagens meramente ilustrativas
**Informações técnicas são de responsabilidade do fabricante.
